Comme je l’ai dis dans l’article précédent, il me fallait une alimentation à courant constant double capable de délivrer 2 fois 200 mA.

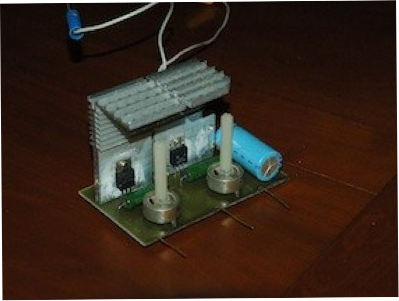

Après le montage d'essai, je suis passé à la réalisation d'un montage fiable et durable sur un circuit imprimé. Les composants sont ceux du montage d'essai. Un point a nécessité d'être revu, c'est le radiateur de refroidissement des LM317. La fiche technique de ce composant indique que la plaquette de refroidissement du LM317 est reliée à la patte « out ». Il ne faut pas relier les deux connexions « out » des deux LM317 ensembles sous peine de problème car les tensions sur ces sorties ne sont pas les mêmes et varient de manière indépendantes. J'ai donc utilisé deux radiateurs au lieu d'un seul plus grand. Au niveau bilan thermique j'y ai sans doute gagné. De plus j'ai pris garde d'isoler du circuit imprimé les vis de fixation des deux radiateurs car là aussi on va droit au court-circuit vu que la piste est à l'endroit des vis reliée aux « in » des régulateurs.
Enfin par rapport au montage d'essai, je vais remplacer le condensateur de 1000 µF / 63V par un condensateur de 3900 µF / 35 V qui sera le seul composant acheté. Ceci va me donner une tension d'alimentation des régulateurs un peu mieux lissée. La photo de l'article précédent montrant les fluctuations à 100 Hz correspondait à un seul montage débitant 200 mA. Lorsque les deux montages débitent ensembles, les dents de scie sont plus accentuées ce qui justifie un condensateur plus costaud. Par contre un 35 V est suffisant.
