Les postes de conduite permettront de commander les trains mais aussi toute sortes d’accessoires. En particulier on pourra changer les positions d’aiguillages et actionner les dételeurs. C’est par l’intermédiaire d’un bus de données CAN que les ordres transitent en passant par la carte centrale. Pour chaque aiguille une interface est nécessaire pour interpréter les commandes circulant sur le bus CAN. J’ai réalisé une carte d’interface qui permet la commande d’au plus 16 sorties amplifiées. Les sorties sont groupées par 8 et pour un groupe de 8 le courant maximum ne doit pas excéder 500 mA. Pour les aiguilles il nous faut seulement 25 mA par aiguille, ce qui correspond à la consommation du relais du moteur d’aiguille assurant la commutation du courant de traction sur les rails et le cœur d’aiguille. On a donc au maximum un courant de 200 mA. Les dételeurs demandent une impulsion de 400 mA de courte durée, il peuvent donc aussi être pilotés par ces cartes.
Il est également possible d’utiliser les cartes en sortie ou entrée TTL en effectuant un câblage adéquat (on ne soude pas alors sur la plaque les circuit ULN fournissant l’amplification en courant). C’est également possible de mixer en câblant 8 TTL et 8 sorties amplifiées.

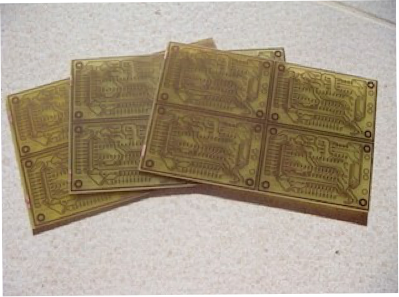

Aujourd’hui c’est seulement la gravure qui a été réalisée, reste à souder les composants et programmer le PIC. C’est un test très encourageant montrant qu’avec des plaques pré-sensibilisées, le procédé de gravure est bien maîtrisé. J’ai gravé 3 plaques de 100 mm x 160 mm comportant chacune 4 cartes d’interface. La finesse est au rendez-vous. C’est la première fois que je réalise un circuit imprimé aussi fin avec des circuits intégrés au pas de 2,54 mm
Le circuit a été conçu et dessiné avec Canari, le logiciel de conception et fabrication de circuits imprimé réalisé par Pierre. Grâce aux facilités du logiciel j’ai réussi à faire une carte très compacte et donc très économique. De plus comme elle est en simple face je peux la graver moi-même ce qui met la carte à un coût très bas — la carte pré-sensibilisée est à 3,4 € chez Micro-modèle — ce qui fait la carte d’interface à moins de 1 € (sans les composants).
