La fabrication des cibles des signaux nécessite de percer des trous de diamètres précis dans du bristol imprimé. Les diamètres à l’échelle H0 correspondant aux feux que je veux réaliser sont de 2,5 mm pour les plus grands, 1,8 mm pour les feux de ralentissement ou second feu rouge de carré et enfin de 1,2 mm pour les œilletons. Je n’ai pas trouvé dans le commerce d’emporte-pièces permettant de faire des trous de tous ces diamètres. Le modèle proposé par Multirex ne donne que des trous de 0,5 mm en 0,5 mm. Je ne pouvais accepter de telles approximations qui auraient modifié de façon notable l’aspect des signaux.

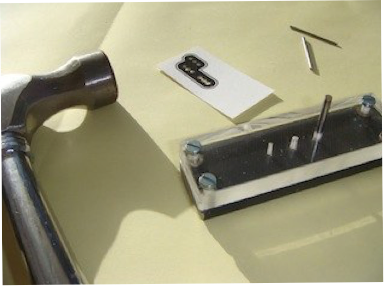

En m’inspirant du modèle vendu par Multirex, j’ai fabriqué un outil dédié à cette fabrication. Les tiges d’emboutissage sont en corde à piano des 3 diamètres mentionnés. Un morceau de fer coupé dans un plat assez épais constitue la contre-partie. J’ai commencé par percer les différents trous dans le métal (3 trous pour les emporte-pièces et quatre trous pour les vis de fixation).

J’ai ensuite percé un morceau de plexiglas épais en utilisant la pièce de fer comme gabarit afin d’être certain de l’alignement des trous. La corde à piano coulisse à frottement doux dans les deux pièces assemblées.

Le bristol est glissé entre le fer et le plexiglas. Il peut être positionné avec précision grâce à la transparence du plexiglas. Le morceau de corde à piano est placé dans le trou correspondant du plexiglas et l’emboutissage est ensuite réalisé par un léger coup de marteau en bout de la tige. Les trous obtenus sont très nets.
