Aujourd’hui, petite parenthèse dans le travail, je laisse un moment le module de décors en cours d’achèvement pour terminer une maquette de halle à marchandises de type EST de chez Régions et compagnies. Tout comme la crêperie, il s’agit d’une maquette montée par Juliette ma voisine de 13 ans qui « aime monter des bâtiments pour mon réseau ». Nous nous retrouvons de temps à autre pour que je l’aide et la conseille dans ce travail. Ce beau modèle était presque terminé mais la lampe extérieur en carton mince découpé proposée dans le kit ne nous plaisait guère. J’avais annoncé à Juliette que nous allions faire mieux que cela et même beaucoup mieux en réalisant une lampe qui fonctionne ! C’est ce que nous avons réalisé aujourd’hui.
Pour réaliser la lampe nous avons découpé à l’emporte pièce une rondelle dans de l’aluminium provenant de barquette de plat cuisiné. C’est de l’aluminium assez mince mais tout de même plus épais que le papier d’aluminium ménager habituel. En faisant rouler la partie conique d’un pointeau sur cette rondelle et en appuyant davantage vers le centre, j’ai réussi à obtenir une forme légèrement conique pour représenter le réflecteur. Je l’ai percée d’un tout petit trou en son centre.
Le plus délicat a été de souder deux fils de cuivre fin (ø 0,12 mm) sur les pôles de la diode CMS qui a été choisie minuscule. C’est un modèle 0603 (1,8 x 0,6 mm) qu’il ne faut pas perdre de vue ! Juliette a réalisé la soudure alors que je tenais la diode et le fil. Une fois ce travail réalisé on a testé pour vérifier le bon fonctionnement en alimentant sous 8 V avec une résistance de 3 kΩ en série.
L’étape suivante a consisté à enfiler le réflecteur sur les deux fils par le trou central. Une goutte de colle cyanolithe directement placée sur la led immobilise le tout, solidifie l’ensemble et isole les fils et la diode de l’aluminium du réflecteur. Les fils ont ensuite été torsadés ensemble. Ils forment directement le support de la lampe.
Une fois placé sur la façade de la halle, les fils et le dessus de l’abat-jour ont été peints en vert foncé.

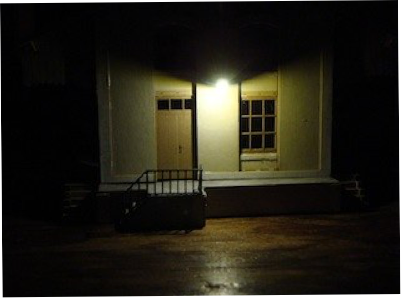

Tout a fonctionné du premier coup et nous étions plutôt content du résultat. L’effet de nuit rend bien une ambiance de l’époque avec la teinte jaune de l’éclairage des lampes à filament.
Quelques touches de peintures ont été apportée sur le dos du carton non imprimé du kit. Il restera pour une prochaine séance à faire de belles gouttières ainsi qu’une faîtière.
