Un moteur d’aiguille sous la plate-forme de voie. Une nappe de fils part du moteur pour aller sur une barrette de dominos.

La nappe de fil reliant l’aiguille à une barrette de dominos. Si c’était à refaire j’utiliserais un connecteur de circuit imprimé au niveau du moteur d’aiguille.

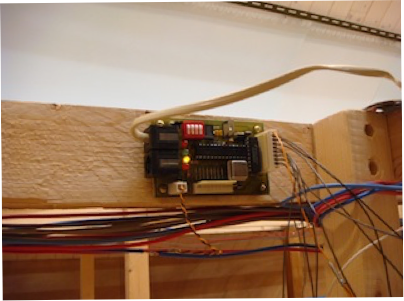

Les cartes d’interface avec le bus CAN sont fixées sur la structure portant les voies par 4 vis en laiton et des entretoises.

Chaque carte comporte des mini-interrupteurs définissant le numéro de la carte (ici la carte 1). En dehors de ce numéro, elles sont toutes identiques et des mises à jour du logiciel interne peuvent être réalisées à travers le bus CAN sans avoir à démonter les circuits PIC.

La dernière carte (carte 0) comporte un seul fil de bus et la résistance de 120Ω de bout de ligne est activée par un strap placé sur la carte.

Cette vidéo présente la mise sous tension d’une carte de commande d’aiguilles. La carte commence par présenter un chenillard sur 4 leds, montrant que le programme du PIC fonctionne. Ensuite, dès que le réseau CAN est reconnu, l’affichage passe en mode clignotant d’une seule led.

Cette vidéo met en évidence le fonctionnement très doux du moteur avec le mouvement lent et réaliste des lames d’aiguille. On distingue seulement le bruit du relais.
