Voici le gabarit qui sert à courber la bande d’aluminium. J’ai percé une cornière et taraudé deux trous de 10 mm. Des cylindres (récupération) de Ø 20 mm x 10 mm sont solidement vissés sur la cornière. Le tout est serré dans un étau d’établi.

Une bande d’aluminium est coupée un plus plus longue que nécessaire et une marque est tracée au crayon en son milieu.

La bande est placée bien centré sur la gabarit en s’aidant de la marque et appliquée fermement par un serre joint. Les tasseaux évitent de marquer l’aluminium.

La bande est courbée symétriquement à la main sur chaque côté. Il faut veiller à effectuer ce travail en restant bien contre le cylindre sur toute sa génératrice.

On replace la bande sur le gabarit après rotation d’un quart de tour. On effectue une nouvelle courbure. Comme le boîtier est carré un seul gabarit est nécessaire.

On recommence symétriquement sur le dernier côté. Le résultat est un cadre dont les extrémités se recouvrent un peu car le morceau a été pris volontairement un peu trop long.

On termine en coupant ensemble les deux extrémités superposées en prévoyant environ 1 mm de trop afin de finir à la lime. On corrige en déformant un peu à la main si les extrémités ne sont pas parfaitement alignées.

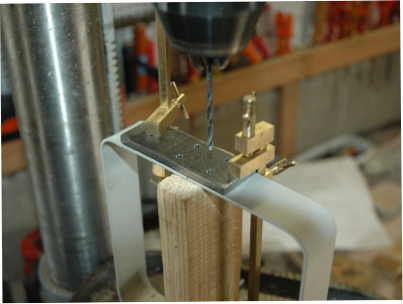

On perce les quatre trous qui vont permettre de fixer la plaque intérieure taraudée fermant la bande et assurant l’alignement définitif des deux extrémités. J’ai confectionné un gabarit de perçage dans un morceau de fer plat de façon à avoir rapidement un perçage précis. Ce gabarit servira aussi à réaliser la contre-plaque taraudée.

Ce serait plus simple bien sûr de réaliser le perçage avant de courber la bande. J’ai préféré malgré tout cette option de fabrication à cause de la difficulté à prévoir avec précision la position des quatre trous. Difficile d’évaluer précisément ces dimensions à cause de l’étirement de la bande dans les angles arrondis. Par ailleurs l’ajustement final des deux bouts entraîne aussi une certaine imprécision sur cette mesure. Par ce procédé je suis certain d’avoir les deux extrémités bien jointives.
