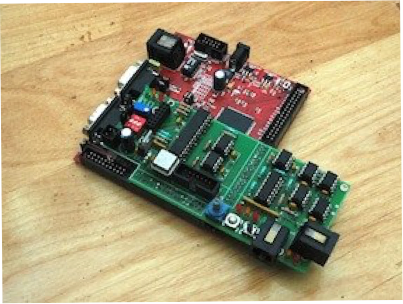

Je viens de terminer l’assemblage d’une carte mezzanine conçue et réalisée par Pierre. Sans entrer dans le détail de l’électronique, le cœur du système de pilotage du réseau réside dans une carte unique qui a été achetée (carte lpc-2294). C’est un outil de développement qui est disponible ici).

Cette carte est complétée par une carte mezzanine. Son rôle est de réaliser la tête des réseaux CAN vers les cartes de contrôle du réseau ferroviaire (cantons, aiguilles, signaux de voie, …). Elle intègre aussi le PIC maître qui fournit des signaux de synchronisation à toutes les cartes de canton.

Une première version de cette carte avait été réalisée. Cette nouvelle version mieux conçue possède un afficheur qui facilite les mises au point.
