Le câblage des éclairages

Dans l’article précédent, j’ai détaillé le système électronique permettant d’allumer les différents éléments du décor. Il restait à mettre en place la première carte de pilotage des lumières. Cette étape nécessite un câblage fin avec de multiples fils reliant les sorties de la carte aux différentes leds situées dans les maisons ou le décor. C’est à présent chose faite !

Ce travail n’est pas agréable à réaliser sur place sous le réseau. Comme il s’agit d’un travail très localisé, j’ai décidé de confectionner tous les câbles à la table. En ce qui concerne leur longueur j’ai estimé à 60 cm une mesure correcte de manière à atteindre toutes les maisons depuis l’emplacement de la carte. En prenant toujours cette longueur le travail en est simplifié et même si c’est parfois un peu trop long pour les maisons les plus proche de la carte cela n’est guère gênant. Ce travail à l’atelier est bien plus facile à réaliser et aussi on est dans de meilleurs conditions pour éviter des erreurs.

Il en a résulté une sorte d’araignée comportant plein de fils organisés en faisceaux le plus proprement possible et munis de connecteurs à chaque extrémité. Ainsi le travail à réaliser en rampant sous le réseau a été réduit au maximum puisqu’il ne restait plus qu’à mettre en place les connecteurs.

J’ai suivi de près la documentation que je rédige au fur et à mesure afin d’éviter toute erreur de connexion. Il y a en effet de multiples raisons de se tromper ! Le multiplexage des sorties du PIC sur 2 leds implique que certaines maisons ont leurs leds avec le commun sur le +1,2V  et d’autres avec le commun sur le +3,8V. Il ne faut pas se tromper sinon, cela ne marche pas ! D’autre part les sorties amplifiées permettant de délivrer des courants assez forts ne sont pas multiplexées et elle utilisent toutes un retour commun sur le +5V. il faut aussi prévoir pour celle-ci une résistance de 750Ω en série, résistances qui ne pouvaient pas être situées sur la carte par manque de place. Des petites cartes d’essai à bandes ont été utilisées pour ces groupes de résistances.

Au final après un ou deux problèmes mineurs, tout fonctionne ! Il restera, une fois que j’aurai du recul, à effectuer les réglages de chaque leds de manière à ajuster les temps d’allumage et d’extinction ainsi que les type d’allumage de façon à obtenir un effet réaliste.

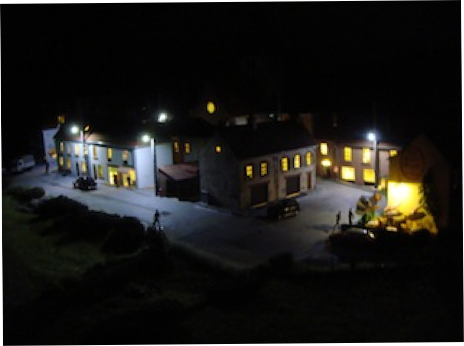

Et même si à Clérieux c’est le début de l’été, voici pour Noël quelques images des illuminations du village.
