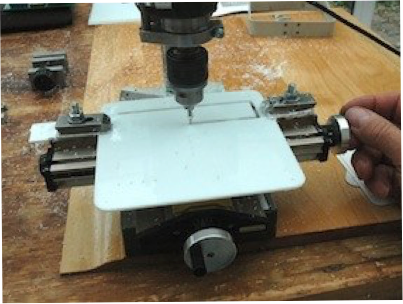

Usinage de la fenêtre de l’emplacement de l’afficheur à cristaux liquides. On distingue très légèrement les points noirs des trous à percer.

Usinage de la fenêtre du clavier à 12 touches. Il faut avancer prudemment avec douceur pour ne pas rater la pièce !

L’usinage est réalisé avec une fraise Proxxon de 3 mm à 2 lèvres. L’avance de l’outil se fait dans le même sens que l’attaque des dents de la fraise sur le plastique (les deux rotations sont dans le sens des aiguilles d’une montre). Je n’ai pas de fraiseuse et j’utilise ma perceuse Proxxon ce qui est déconseillé par le fabricant. Je pense ne pas prendre un risque important tant que j’usine du plastique. La table à déplacement X-Y est indispensable pour obtenir la précision.

La plaque du dessus une fois l’usinage terminé.

Elle se place sans aucune retouche sur le module électronique. Les diodes LED ne seront soudées en place qu’à ce moments là, c’est bien plus facile pour régler leur niveau en hauteur.

Les quatre boîtiers terminés.

La preuve qu’ils s’agit bien de nouveaux boîtiers. Et ce n’est pas un montage de photos !

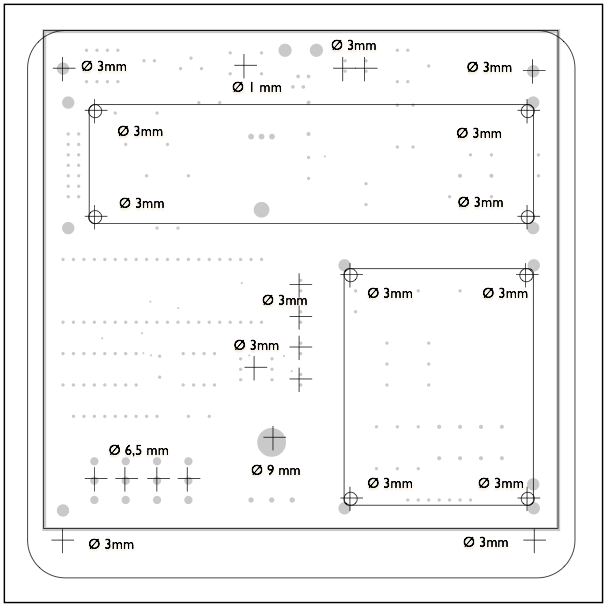

Le gabarit de perçage réalisé avec plusieurs documents : le fichiers des trous du circuit imprimé engendré par Canari (en gris léger) et le dessin vectoriel indiquant d’une croix les trous à percer dans le plastique (réalisé avec Pages). Le gabarit est placé sur la plaque de polycarbonate puis chaque trou est marqué par un point à la pointe à tracer à travers le papier. Les points gravés dans le plastique sont ensuite rendu plus visibles en passant dessus un crayon gras qui noircit le point. Ce gabarit est indispensable pour une bonne cohérence et précision de l’ensemble. En effet les dimensions de la table à déplacement X-Y ne me permettent pas de réaliser tous les usinages en une seule passe. Les marques me permettent les reprises à chaque déplacement de la plaque sur la table. La croix du bouton rotatif est un peu décalée par rapport au circuit imprimé suite au remplacement du potentiomètre par un bouton à encodage.
