Un récent article dans Loco-Revue m’a rappelé et donné l’envie d’équiper une des voitures de la rue d’un éclairage fonctionnel. Cela faisait partie de mes projets depuis mes réussites pour rendre fonctionnels les lampadaires de l’éclairage public.

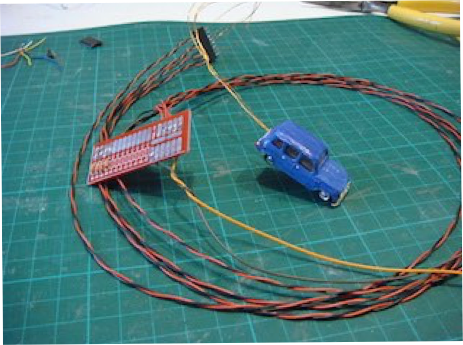

J’ai choisi un véhicule de fabrication assez ancienne et relativement frustre quant à la qualité afin de ne pas prendre de risque au cas où la transformation tournerait mal ! Par ailleurs il s’agit seulement d’un élément de décor qui n’est pas au premier plan et pour lequel on ne recherche pas une qualité optimale. Par contre l’allumage des feux va apporter un plus indéniable et faire son effet de nuit. Du point de vue technique, j’ai opté pour alimenter les feux de cette voiture sur la même sortie que les éclairages de rue. Ceux-ci s’allument par le programme de ma carte d’éclairage lorsque l’on fait la nuit sur Clérieux, du moins dès que l’éclairage devient atténué. C’est très bien d’activer les feux des automobiles en même temps, c’est du reste ce que préconise le code de la route : allumer ses feux lorsque l’éclairage public est allumé.
Contrairement aux maisons, les lampadaires de Clérieux sont tous allumés ensemble dès qu’on passe en mode coucher du soleil. Il n’y a pas d’effet aléatoire, sauf pour un lampadaire qui a des problèmes d’amorçage avec sa lampe fluorescente. La sortie de ce groupe de lampadaire est une sortie 5V amplifiée pouvant délivrer jusqu’à 500mA. Il n’y a donc aucun problème à lui demander d’alimenter les leds de la voiture qui toutes les 4 réunies consomment environ 5 mA sous 5V. Dans chaque circuit de led j’ai placé une résistance de 2,2kΩ ce qui donne un éclairage crédible. Les leds pourraient éclairer bien plus fort mais ce ne serait pas réaliste. La réserve en puissance de l’alimentation pourra m’autoriser à équiper d’autres véhicules le moment venu. Ce n’est pas à l’ordre du jour dans l’immédiat car après cette parenthèse je souhaite reprendre la construction de la structure du décor.
J’ai utilisé des led cms (donc sans fil) qui sont minuscules (boîtier 0402). Elles font 1 mm de long et 0,5 mm de large. Inutile de dire qu’il faut d’excellentes brucelles pour les manipuler et souder les fils sous la loupe binoculaire avec une pane très fine (0,2 ou 0,4 mm à l’extrémité de la pane). Ces leds sont encore plus petites que celles utilisées pour les éclairages publics ou celui des quais. Elles étaient en boîtiers 0603 (1,6 mm x 0,8 mm)
