Et le travail de restauration de vieilles maquettes se poursuit. Aujourd’hui c’est la ferme du village qui est sur la table de travail.

Les améliorations suivantes ont été apportées.

Les toitures.

Dans l’article précédent j’ai montré la fabrication de plaques d’ardoises. Voici leur mise en œuvre pour refaire le toit d’un bâtiment de la ferme. L’autre bâtiment attenant qui est la maison d’habitation a reçu un toit de tuiles mécaniques (Texture Redutex).

Les colombages.

Sur la façade, une partie du bâtiment est en colombages. À l’origine ils étaient juste dessinés. Ils ont été refaits par découpe à la machine pour donner un léger relief. Il en est de même pour la grande porte de grange à laquelle on a donné un peu de relief.

Les fenêtres.

À l’origine, les boiseries étaient simplement peintes sur un rhodoïd. Inconvénients : les lignes ne sont pas très régulières et de plus pas assez opaque dès qu’on met l’éclairage intérieur. Toujours avec la machine de découpe, toutes les fenêtres ont été changées.

Les gouttières.

Les bâtiments étaient équipés de gouttières et descentes de gouttières représentées par un fil électrique d’un seul tenant. Je les ai remplacées par des gouttière en profilé de laiton en U sur lequel je soude de petits fils de 0,4 mm représentant les pattes de fixation. Les descentes sont de leur côté prises dans un fil de cuivre de 1 mm mis en forme et sur lequel sont soudé les colliers. Dans une précédente réalisation je réalisais moi-même les colliers de fixation avec du fil de laiton de 0,4 mm entourant la descente. J’ai préféré, vue la dépense modique, utiliser des colliers plus réalistes de chez Décapod.

L’éclairage.

Comme pour tout les bâtiments je ne lésine pas sur l’éclairage. La ferme est équipé de 4 leds pour l’ensemble (j’ai mis de l’éclairage dans les hangars sur chaque côté. Une cinquième led assure l’éclairage extérieur de la sortie sur la cour. Cette dernière est une led cms montée selon une technique à présent éprouvée déjà utilisée pour les éclairages publics, l’éclairage des quais de gare, la crêperie et la halle à marchandise.

La ferme dans son état d’origine. Certains éléments sont juste dessinés : les lauze, les ardoises, la porte de grange, les colombages, etc.

L’ancien toit de la ferme vient d’être décollé. il était grossièrement représenté par une plaque en carton peint avec le dessin des ardoises, bien trop grandes…

Cette vue montre le colombage à droite simplement représenté par un dessin ainsi que la porte de grange juste dessinée.

Un nouveau toit est découpé dans la plaque d’ardoise que je viens de fabriquer.

Les éléments sont collés par des languettes de papier.

La partie maison d’habitation et l’abris ont finalement été recouverts de tuiles mécaniques (Texture Redutex) en remplacement des lauzes grossièrement dessinées.

Le toit est peint de couleur ardoise. Ici après la première couche c’est trop bleu. Une seconde couche plus grise sera appliquée.

Les différentes parties sont collées ensemble en utilisant des cornières de papier par en dessous. La cheminée a pu être récupérée et retrouvera sa place.

Les gouttières sont constituées de profilés en laiton en U. Du fil de 0,4 mm en laiton est soudé de proche en proche pour représenter les attaches. Ces fils sont coupés au raz d’un côté et certains sont conservés entier de l’autre pour coller la gouttière sous le bord de la toiture.

Les descentes sont en fil de cuivre de 1 mm sur lequel on soude des colliers en laiton photogravés de chez Décapod.

On perce de petits trous de 0,7 mm pour coller à la cyanolyte les fixations des descentes de gouttière. On voit aussi sur cette photo le colombage qui a été refait en léger relief par découpe à la machine.

Les descentes sont soudées sur les gouttières et le tout est peint couleur gris zinc. La photo montre aussi les rambardes des escaliers extérieurs.

Les fenêtres d’origine ont été décolées. Les bois peints à la main ne sont pas toujours bien réguliers et pas assez opaque à la lumière venant de l’intérieur des maisons. À gauche les nouvelles fenêtres sont découpées à la machine dans du papier Canson, un rhodoïd venant recouvrir le tout pour faire les vitres.

Les nouvelles fenêtres sont posées. Ici la façade arrière… qui sera invisible depuis la pièce car à l’opposé des visiteurs.

Je décide d’ajouter une lampe extérieure à la maison pour éclairer la cour aux abords de l’entrée. La lampe est réalisée comme pour la halle à marchandise en formant un cône large dans de la feuille d’aluminium venant de barquette alimentaire. La led cms 0603 fait 1,6 mm de long. J’y soude sous la loupe binoculaire (grossissement x 20) deux fils de cuivre de 0,2 mm. Une goutte de cyanolyte va maintenir la led au fond de l’abat-jour. Le fil sera passé dans une gaine de plastique de Ø 0,7 mm extérieur.

Essai d’éclairage de la lampe d’extérieur.

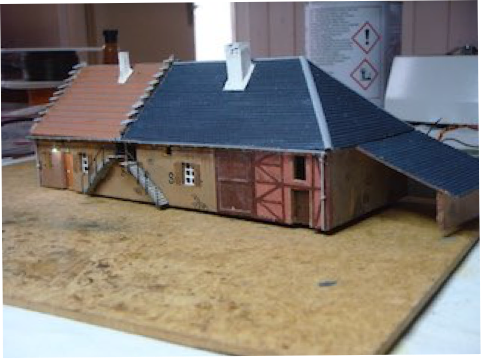

Vue d’ensemble de la façade principale.

La maison de la ferme a reçu une faîtière de tuiles demi-rondes réalisée selon la même technique que les gouttières. Les escaliers ont leur nouvelle rambarde.
